ユースケース：品質計測(メトリクス)

ソフトウェアメトリクスは、ソースコードを解析してソフトウェアの保守性を定量的に評価する手法です。
多くの開発現場で採用されており、一般的には、ソースコードを解析してコードの規模や複雑さなどを検証します。巨大なソースコードや見慣れないソースコードの状態を把握し、分析対象の選定にも役立ちます。

品質計測（メトリクス）の関連資料はこちら＞＞

usecase_metrics

課題

構造が複雑化しており、どこから対処していいのか全体の見通しがつかない
ソースコードメトリクスを活用したいが、どのように活用すべきか判断が難しい
分析や計測が開発プロセスの負担になっているため、より効率的にメトリクスの指標を選定したい

原因

プロジェクトの規模や複雑性が増加している
例：適切な指標が選定されていない場合、問題の特定が困難になる。

メトリクスの目的や基準がチーム内で共有されていない
例：複雑度が高い関数が見つかっても、「どの程度の値が許容されるのか」や「どのようにリファクタリングするべきか」が開発チーム内で合意されていないと、改善アクションが取れずに放置される。

解決策

Understandは、C/C++、Java、VB.NET、C#、Python、JavaScript、TypeScriptなどで開発されたプログラムを高速解析することができます。

Understandは、ビルド環境がなく、コンパイルできないソースコードであっても、ある程度の解析結果を得ることができます。
また、C/C++においては関数ポインターによる関数の呼び出しやポインター変数のアドレス操作の解析も行うことができます。

以下にUnderstandを使った、品質計測（メトリクス）の手順の一部をご紹介いたします。
Understandでは、関数やメソッド、クラスといった粒度で品質を計測するソースコードメトリクスが計測できます。システム全体やディレクトリ、ファイル粒度でのメトリクス計測が必要なお客様はアーキテクチャメトリクス（Lattix）もご確認ください。

現状の保守性をメトリクスで評価する

　1-1.　メトリクスの選定
　1-2.　メトリクスの閾値
　1-3.　その他有用なメトリクス

メトリクスをグラフで可視化して分析する（二軸での分析）
コードの変更による保守性の変化をメトリクス差分で評価する

1.現状の保守性をメトリクスで評価する

ポイント

ソフトウェアメトリクスを計測し、ソースコードの保守性を定量的に評価する
保守性の低い関数やメソッド、クラスを特定する
評価したいソースコード要素の粒度によって最適なメトリクスを選定する

Understandの機能

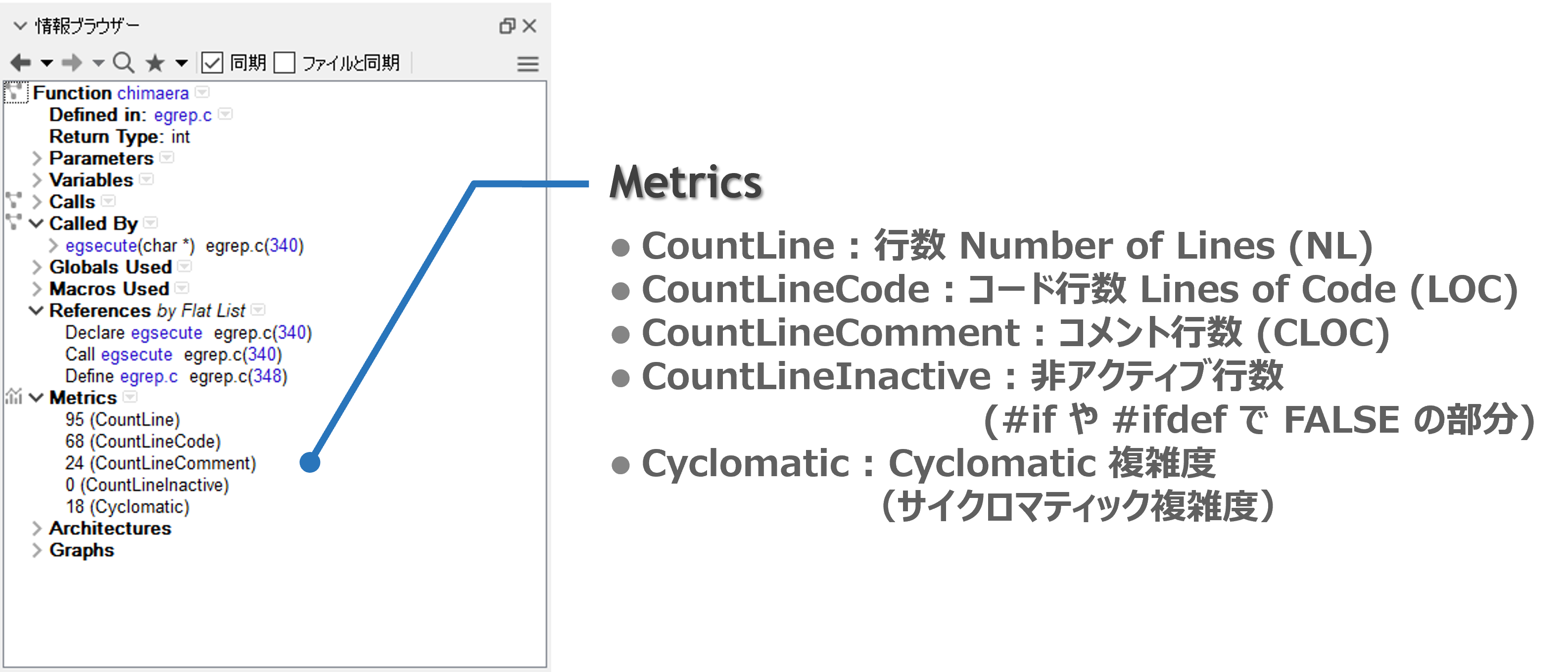

Understandでは、ソースコードを解析しソフトウェアメトリクスを計測できます。
計測したメトリクスは、Understand上でグラフ機能と組み合わせて分析に利用できるほか、レポートを出力して詳細分析をすることができます。

※採用するメトリクスの種類や閾値は、一般的には分析の目的やシステムの設計意図によって異なります。文献や事例などから閾値の例の情報提供も可能です。

1-1.　メトリクスの選定

メトリクスでは、関数やメソッド、クラスといった品質を計測したい要素の粒度と、計測の目的で最適なメトリクスを選定します。システム全体やディレクトリ、ファイル粒度での評価をしたい場合、ソフトウェアアーキテクチャを定量的に評価できる「アーキテクチャメトリクス」も有効です。

関数/メソッド粒度：規模を表すLOC(コード行数)、複雑度を表すCyclomatic複雑度(サイクロマチック複雑度)　など
クラス粒度：結合性を表わすLCOM(結合性の欠如)、CBO(結合されたクラスの数)　など
ディレクトリ/全体粒度：変更に対するシステムの影響の度合いを表わすシステム安定性、要素の循環の度合いを表す循環度　など

1-2.　メトリクスの閾値

ソフトウェアメトリクスでは、一般的で定量的な数値で評価ができる特徴から、各メトリクスごとに閾値を設けて評価をすることが可能です。これにより、閾値を超えるソースコード要素を特定し、分析や改修の優先箇所を判断することもできます。

※閾値はコードの特性により変わります。ご参考値としてください。

一般的なメトリクス名		Understandメトリクス名	閾値の例
コード行数	LOC(Lines of Code)	CountLineCode	100
サイクロマティック複雑度	Cyclomatic Complexity	Cyclomatic	20
本質的複雑度	Essential Complexity	Essential	10
ネストの深さ	Nesting Depth	MaxNesting	5
ファンイン / ファンアウト	FAN-IN / FAN-OUT	CountInput / CountOutput	30
クラスメソッド数	NOM (Number of Methods per Class)	CountDeclClassMethod	20
オブジェクト間の結合	CBO(Coupling Between Object)	CountClassCoupled	20
凝集度	LCOM(Lack of Cohesion in Methods)	PercentLackOfCohesion	90

1-3.　その他有用なメトリクス

Understandでは、各要素ごとに合計100種類に及ぶメトリクスを計測することができます。また、Understand 7.0以降のバージョンではプラグインマネージャーからメトリクスを追加できます。その中で、下記の特徴的なメトリクスの計測が可能です。

メトリクス (一例)	概要
Cognitive Complexity	認知的複雑度Cyclomatic 複雑度よりも、人の認識しやすさに重点を置いて数値化されたもの
Halstead Maintainability Index	保守容易性指数
Halstead Volume	保守容易性指数
Lack of Cohesion in Methods (LCOM4)	凝集度　C++ に加えて、C に対応
HIS ソースコードメトリクス	MISRAなど機能安全の規格でも採用
Gitメトリクス	Git リポジトリで管理されているプロジェクト(.git ディレクトリを含めて)を解析した場合、コミット頻度などのGit関連のメトリクスが利用可能

2.メトリクスをグラフで可視化して分析する（二軸での分析）

ポイント

2種類のメトリクスをツリーマップ形式で視覚的に表現する
相対的に保守性の低い要素、また絶対値的にメトリクスが閾値を超える要素を可視化して分析できる

Understandの機能

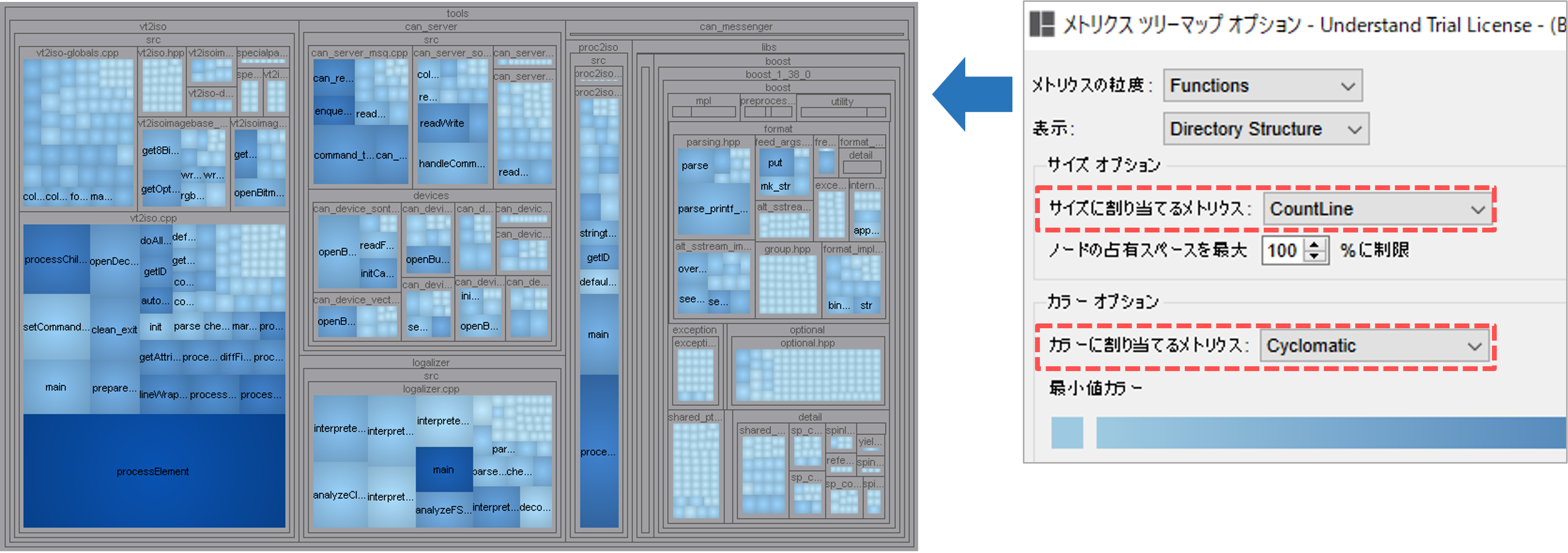

メトリクスツリーマップでは、サイズとカラーに対して2種類のメトリクスの値を設定し、ツリーマップを使って2軸でのメトリクス分析が可能です。
これにより、例えば行数が大きいかつ複雑な関数を俯瞰的に発見することができ、分析の対象やリファクタリングでの優先箇所の把握に活用されています。

また、カラーに対して紐づけたメトリクスは、分析対象に対して相対的な値での色付けか、閾値を選択してのカスタムなスケーリング（絶対値での評価）かを選択して表示できます。

拡大する

3.コードの変更による保守性の変化をメトリクス差分で評価する

ポイント

Understandの差分比較機能を用いて、バージョン間のメトリクス差分をレポートする
バージョン間で保守性が悪化している関数やメソッド、クラスを特定する

Understandの機能

Understandでは、変更前のソースコードと変更後のソースコードを比較することが可能です。比較する方法として、変更前後のUnderstandプロジェクトファイルを手動で作成する方法や、Gitリビジョンを指定して比較プロジェクトを作成する方法があります。

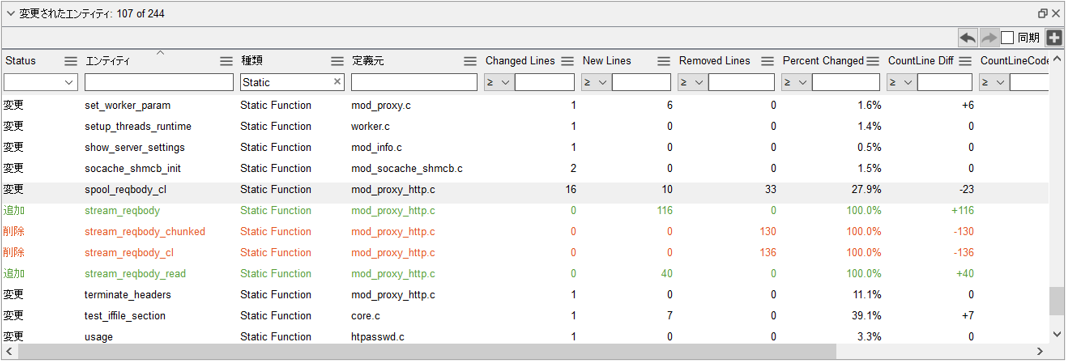

変更されたエンティティレポートやメトリクスツリーマップ機能では、バージョン間のメトリクス差分を計測でき、保守性が悪化している要素を特定することが可能です。これはコードレビューの際の優先順位付けにも活用されています。

拡大する
