ユースケース：リファクタリング

リファクタリングとは、ソフトウェアの外部の振る舞いを保ちつつ、内部の構造を改善していく作業を指します。 リファクタリングを実施することで、コードの可読性が良くなるだけではなく、修正が簡単になり、バグを見つけやすくなり、開発工数の削減に繋がります。

ここでは、Understandで、クラス・関数の構造を可視化し、リファクタリングする方法についてご紹介します。

リファクタリングの関連資料はこちら＞＞

課題

  • リファクタリングにかける時間がない
  • リファクタリングすべき箇所が特定できない
  • 周囲にリファクタリングの効果を説明できない

原因

ソースコードの構造が把握できていない
例：コーディング担当者以外が構造を理解できていないため、どこをリファクタリングすべきか分からない

動作しているプログラムのデグレードが怖い
例：リファクタリングの必要性は理解しているが、いきなりシステムを変更することは抵抗がある

リファクタリングの効果を定量的に表現するのが難しい
例：ソースコードの修正はコストがかかるため、修正前にリファクタリングの効果を確認したい

解決策

リファクタリングすべき箇所が特定できない課題に対して、 コードの構造を可視化し、構造上の問題点を把握、リファクタリングを行います。
以下にUnderstandを使った、構造把握の手順の一部をご紹介いたします。

  1. 保守性の低い関数やクラスを確認する
  2. コードクローンを検出する
  3. 使用されていない関数を検出する
  4. リファクタリングの計画を立てる
  5. リファクタリング後の保守性を確認する

1.保守性の低い関数やクラスを確認する

ポイント
  • ソースコードメトリクスの値から、保守性の低い関数やクラスを確認する

Understandの機能

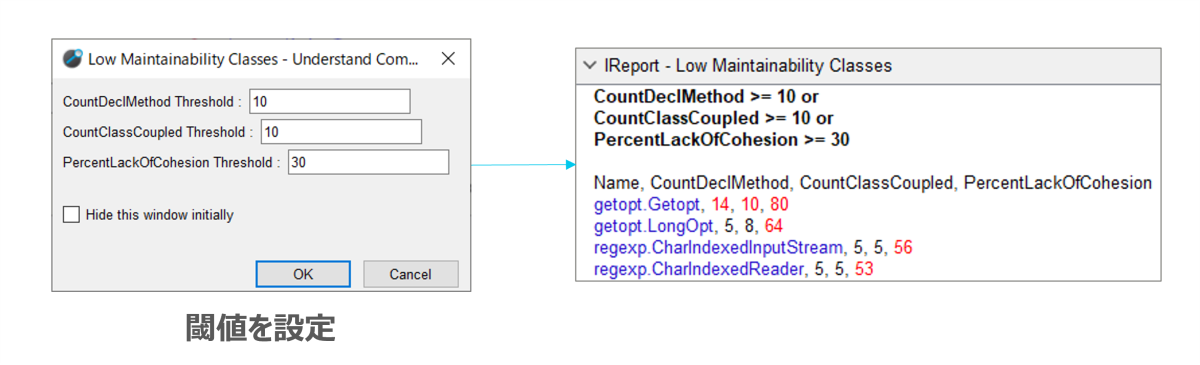

Low Maintainability Functions レポート、Low Maintainability Classes レポートで、それぞれ関数の保守性、クラスの保守性に関与が大きい3つのメトリクス値を計測できます。あらかじめ閾値を設定しておくと、閾値を超えた値は赤で表示され、リファクタリング対象の選定に役立ちます。

拡大する

2.コードクローンを検出する

ポイント
  • コードクローン(ソースコード中で類似・一致した部分)は、コピー＆ペーストなどで作りこまれる
  • ソースコードの中から類似した関数を検出

Understandの機能

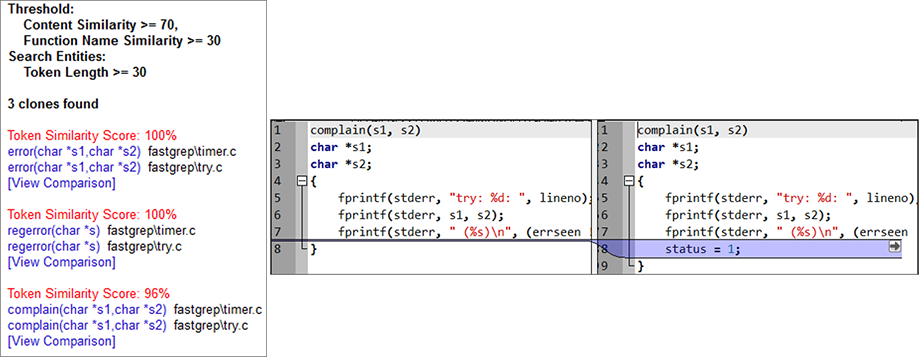

Cloned Functionsレポートで、類似した関数を検出できます。検出後、レポートの[View Comparison]から、比較機能を開き、類似している関数のコード差分を確認できます。

拡大する

3.使用されていない関数を検出する

ポイント
  • コードの理解を妨げる、実行されると問題をおこす、などのリスクがあるためデッドコード(実行されないコード)は取り除くべき
  • 使用されていない関数や変数の粒度で、デッドコードを検出可能

Understandの機能

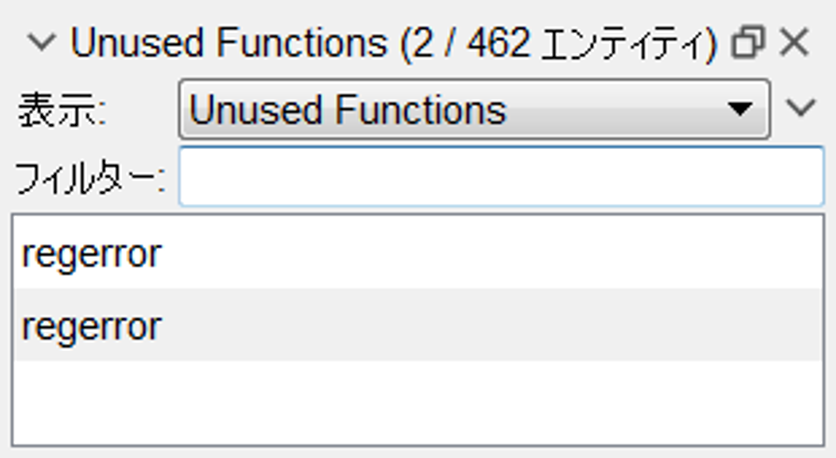

エンティティフィルターで、使用されていない関数(宣言されていても、他の関数から呼び出しがない関数)を見つける。

拡大する

4.リファクタリングの計画を立てる

ポイント
  • リファクタリング対象の関数、クラスの構造を把握

Understandの機能

保守性の低い関数のリファクタリングでは、関数分割が有効です。 関数から分割可能な処理を見つけるために、Control Flowグラフを用いることで条件分岐単位で処理フローを確認することができます。

拡大する

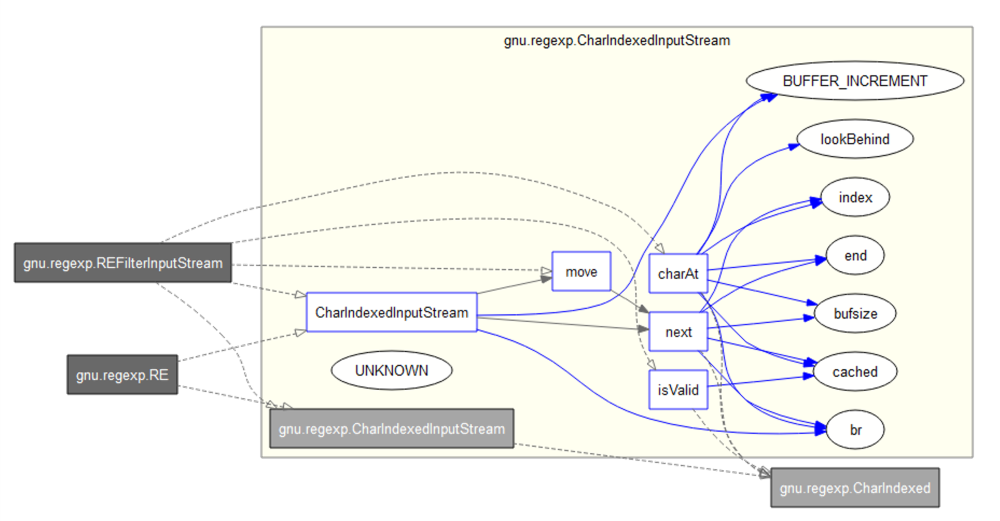

また、保守性の低いクラスのリファクタリングでは、クラス分割やカプセルかの再検討が有効です。 Call and Refs Class Internalグラフ を用いることで、クラス内のメソッド数や情報の分散度合い、他クラスとの結合度合いを視覚的に確認することができます。

拡大する

5.リファクタリング後の保守性を確認する

ポイント
  • リファクタリング前後でのメトリクス値を比較
  • リファクタリングの効果を定量的に説明

Understandの機能

リファクタリングの効果については、メトリクスの値から定量的な評価が可能です。

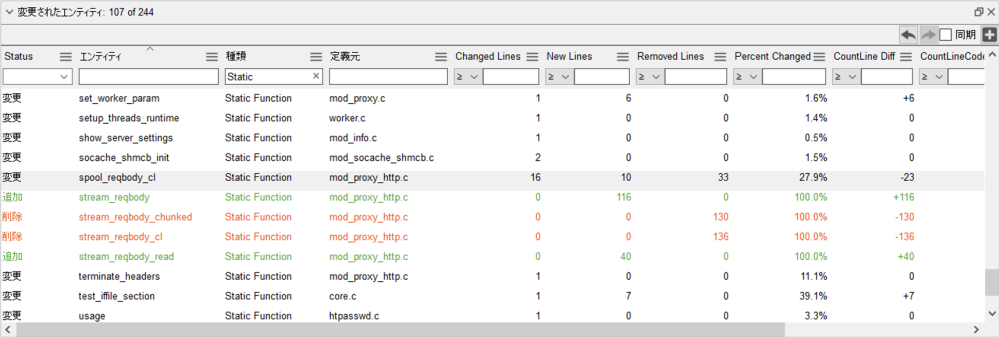

差分エンティティグラフでは、2つのUnderstandプロジェクトを比較して追加/削除/変更されたエンティティの一覧、および、差分メトリクス(コード行数、Cyclomatic など)を表示します。

拡大する
