影響範囲の分析

ソフトウェアの開発、特に保守開発・追加開発において、事前に修正の影響範囲を分析することは非常に重要なタスクです。影響範囲の分析では、変更対象の要素に対して直接依存関係を持つ要素だけではなく、さらにそれらに対して間接的に依存関係を持つ要素も抽出する必要があります。

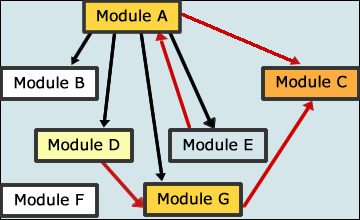

右の図の例では、ModuleCに対する変更の影響を分析する場合、ModuleA,Gだけではなく、ModuleD,Eも考慮する必要があります。
このような分析をソースコードベースで実施した場合、膨大な時間を必要とし、かつ、抜けや漏れが発生しやすいという問題があります。

Lattixでは、影響範囲の分析を慣れ親しんだ検索ダイアログのインターフェイスから実行できます。これにより、影響範囲の分析を迅速かつ確実に実施することができます。

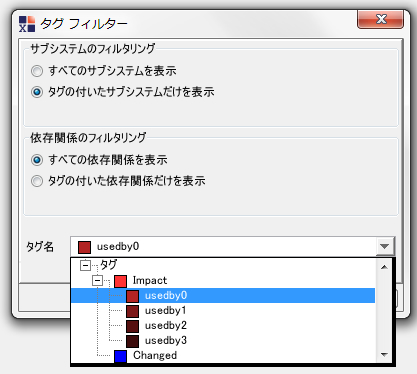

• Lattix Architect(GUI)画面
  ツリービュー形式で表示されます。各ノードは展開もできます。


• レポート
  Lattix Architect(GUI)とLattixコマンドライン(CLI)からレポートとして、HTML、XML、Excel形式での出力が可能です。

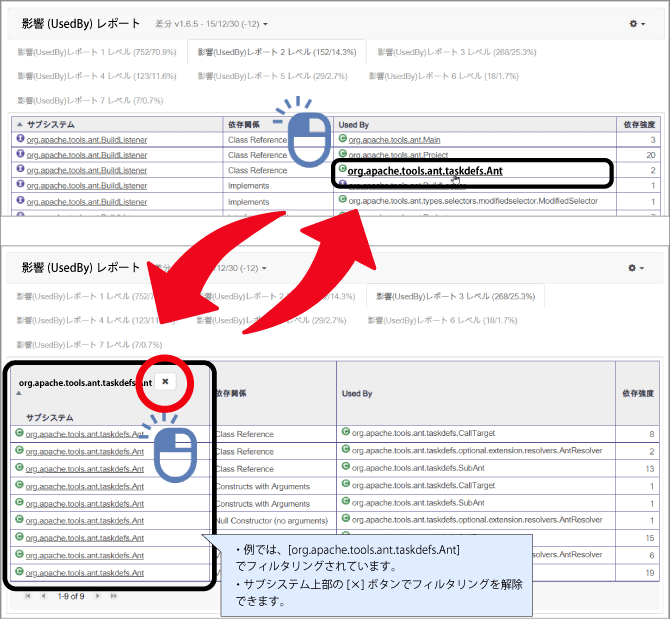

• Lattix Web(ブラウザー経由で表示)
  Lattix Webでは、影響分析レポートが呼び出し元がある要素がリンクで表示されます。リンクをクリックするとその要素でフィルタリングが可能です。直接的に影響する要素だけでなく、間接的に影響する要素について、呼び出し元がある要素(UsedBy)のみをリンク表示し、その要素でフィルタリングできるため、簡単に呼び出し元を辿ることができます。
