アーキテクチャダイアグラム

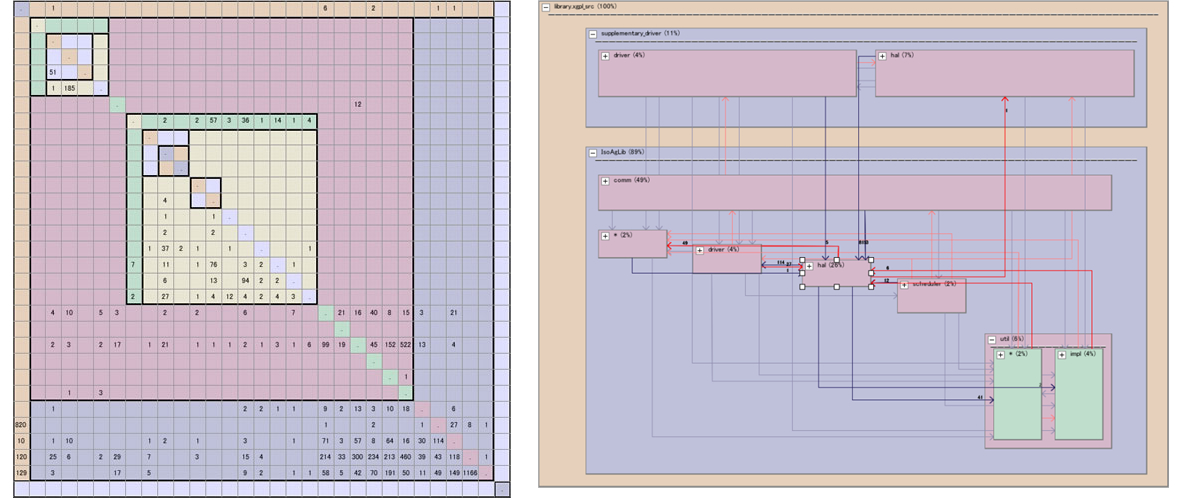

アーキテクチャダイアグラムは、馴染み深い、箱と線で描かれたダイアグラム形式での表現方法です。アーキテクチャダイアグラムを利用することで、ソフトウェアの構造をより直感的に理解することができます。 LattixのDSMでの表現と同様に、アーキテクチャダイアグラムも階層構造によって表現されます。階層を折りたたむことで、ソフトウェア全体を俯瞰することができます。また、階層を展開することで、より詳細な粒度の部分を把握することもできます。 アーキテクチャダイアグラムは編集することができるので、ソースコードに手を加える前に変更をシミュレーションすることが可能です。
